Deštrukčný tlak špeciálnych plynových potrubných armatúr je kritickým parametrom, ktorý zaisťuje bezpečnosť a účinnosť systémov na manipuláciu s plynom. Ako dodávateľŠpeciálne armatúry pre plynové potrubia, Chápem dôležitosť tohto aspektu v rôznych odvetviach. V tomto blogu sa ponoríme do toho, čo je to praskací tlak, ako sa určuje a aký je jeho význam v kontexte špeciálnych armatúr plynových potrubí.
Pochopenie tlaku prasknutia
Tlak pri roztrhnutí sa vzťahuje na maximálny tlak, ktorý môže potrubná armatúra vydržať predtým, než sa roztrhne alebo katastroficky zlyhá. Je to základné bezpečnostné hľadisko, najmä pri zaobchádzaní s plynmi, z ktorých niektoré môžu byť veľmi prchavé, horľavé alebo toxické. Keď tlak vo vnútri potrubia prekročí tlak pri roztrhnutí, armatúra sa môže zlomiť, čo môže viesť k úniku plynu, výbuchom alebo iným nebezpečným situáciám.
Pre špeciálne armatúry plynových potrubí, ktoré sú navrhnuté na manipuláciu so špecifickými typmi plynov za jedinečných podmienok, je tlak roztrhnutia ešte dôležitejší. Tieto armatúry sa používajú v priemyselných odvetviach, ako je výroba polovodičov, dodávka medicinálnych plynov, letectvo a výskumné laboratóriá, kde je presnosť, spoľahlivosť a bezpečnosť nanajvýš dôležitá.
Faktory ovplyvňujúce tlak pri roztrhnutí
Trhací tlak špeciálnych armatúr plynových potrubí ovplyvňuje niekoľko faktorov. Pochopenie týchto faktorov môže používateľom pomôcť pri výbere vhodných armatúr pre ich aplikácie a zabezpečiť dlhodobú integritu ich plynových systémov.
Vlastnosti materiálu
Materiál, z ktorého je tvarovka vyrobená, zohráva významnú úlohu pri určovaní jej deštrukčného tlaku. Bežné materiály pre špeciálne armatúry plynových potrubí zahŕňajú nehrdzavejúcu oceľ, mosadz a meď. Nerezová oceľ je známa svojou vysokou pevnosťou, odolnosťou proti korózii a schopnosťou odolávať vysokým tlakom. Mosadz je tiež široko používaná vďaka svojej dobrej opracovateľnosti a strednej pevnosti. Meď je cenená pre svoju vynikajúcu tepelnú a elektrickú vodivosť, ale v niektorých prípadoch môže mať nižší tlak pri roztrhnutí v porovnaní s nehrdzavejúcou oceľou.
Kvalita materiálu vrátane jeho zloženia, štruktúry zŕn a tepelného spracovania môže tiež ovplyvniť tlak pri roztrhnutí. Napríklad dobre tepelne spracovaná armatúra z nehrdzavejúcej ocele bude mať vo všeobecnosti lepšie mechanické vlastnosti a vyšší tlak pri roztrhnutí ako armatúra, ktorá nebola riadne tepelne spracovaná.
Hrúbka steny
Hrúbka steny potrubnej tvarovky priamo súvisí s jej deštrukčným tlakom. Tvarovka s hrubšími stenami odolá vyšším tlakom, pretože má viac materiálu, aby odolala vnútorným silám. Zväčšenie hrúbky steny však tiež zvyšuje hmotnosť a náklady na tvarovanie, takže je potrebné nájsť rovnováhu medzi pevnosťou a praktickosťou.
Dizajn a geometria
Konštrukcia a geometria potrubnej tvarovky môže mať významný vplyv na jej deštrukčný tlak. Pri armatúrach s hladkým vnútorným povrchom a dobre zaoblenými prechodmi je menej pravdepodobné, že sa vyvinú koncentrácie napätia, ktoré môžu viesť k predčasnému zlyhaniu. Navyše tvar armatúry, ako sú kolená, T-kusy a spojky, môže ovplyvniť prietok plynu a rozloženie tlaku v armatúre.
Výrobný proces
Výrobný proces použitý na výrobu potrubnej tvarovky môže tiež ovplyvniť jej tlak pri roztrhnutí. Presné výrobné techniky, ako je obrábanie a kovanie, môžu zabezpečiť konzistentnú hrúbku steny a vysokokvalitné povrchové úpravy, ktoré sú nevyhnutné na dosiahnutie požadovaného tlaku pri roztrhnutí. Naproti tomu tvarovky vyrobené s použitím nekvalitných výrobných procesov môžu mať chyby, ako je pórovitosť alebo inklúzie, ktoré môžu oslabiť tvarovku a znížiť jej tlak pri roztrhnutí.
Stanovenie tlaku pri roztrhnutí
Deštrukčný tlak špeciálnych plynových potrubných armatúr sa zvyčajne určuje kombináciou teoretických výpočtov a experimentálneho testovania.
Teoretické výpočty
Inžinieri môžu použiť matematické modely a vzorce na odhadnutie tlaku pri roztrhnutí potrubných tvaroviek na základe ich materiálových vlastností, hrúbky steny a geometrie. Napríklad na výpočet tlaku pri roztrhnutí valcových rúrok sa bežne používa Barlowov vzorec:
[P_b=\frac{2St}{D}]
kde (P_b) je tlak pri roztrhnutí, (S) je konečná pevnosť v ťahu materiálu, (t) je hrúbka steny a (D) je vonkajší priemer rúry.
Tento vzorec však poskytuje len aproximáciu, pretože predpokladá homogénny a izotropný materiál a jednoduchú valcovú geometriu. V skutočnosti sú potrubné tvarovky často zložitejšieho tvaru a ich materiálové vlastnosti sa môžu líšiť v dôsledku výrobných procesov.
Experimentálne testovanie
Na získanie presných hodnôt deštrukčného tlaku je nevyhnutné experimentálne testovanie. To zahŕňa vystavenie potrubnej armatúry zvýšenému vnútornému tlaku, kým nezlyhá. Test sa zvyčajne vykonáva v kontrolovanom prostredí pomocou špecializovaného zariadenia, ako sú hydraulické alebo pneumatické tlakové testovacie stroje.
Počas testu sa tlak postupne zvyšuje špecifikovanou rýchlosťou a tlak, pri ktorom sa armatúra roztrhne, sa zaznamená ako tlak roztrhnutia. Na zabezpečenie spoľahlivosti výsledkov sa zvyčajne vykonáva viacero testov na rôznych vzorkách tej istej tvarovky.
Význam pretlaku v špeciálnych aplikáciách plynov
V špeciálnych plynových aplikáciách je tlak pri roztrhnutí potrubných tvaroviek mimoriadne dôležitý z niekoľkých dôvodov.
Bezpečnosť
Bezpečnosť je prvoradá pri zaobchádzaní s plynmi. Náhle prasknutie potrubnej armatúry môže uvoľniť veľké množstvo plynu, ktoré môže byť nebezpečné pre personál a životné prostredie. Napríklad v systéme dodávky medicinálnych plynov môže prasknutá armatúra viesť k nedostatku kyslíka pre pacientov, zatiaľ čo v závode na výrobu polovodičov môže únik toxických plynov spôsobiť pracovníkom vážne zdravotné problémy.
Zabezpečením dostatočne vysokého deštrukčného tlaku potrubných armatúr možno minimalizovať riziko katastrofickej poruchy, čím sa ochránia životy a zdravie ľudí v blízkosti plynárenského systému.
Integrita systému
Trhací tlak tiež ovplyvňuje celkovú integritu plynového systému. Armatúra s nízkym deštrukčným tlakom môže zlyhať za normálnych prevádzkových podmienok alebo počas malých výkyvov tlaku, čo vedie k netesnostiam a prestojom systému. To môže mať za následok značné finančné straty v dôsledku prerušenia výroby, plytvania výrobkami a nákladov na opravy.
Na druhej strane, použitie potrubných armatúr s dostatočným tlakom na roztrhnutie môže zabezpečiť dlhodobú spoľahlivosť a stabilitu plynového systému, čím sa zníži potreba častej údržby a výmen.
Súlad s normami
Mnoho priemyselných odvetví má prísne predpisy a normy týkajúce sa používania potrubných tvaroviek v plynových systémoch. Tieto normy často špecifikujú požiadavky na minimálny tlak pri roztrhnutí pre rôzne typy armatúr. Používaním potrubných tvaroviek, ktoré spĺňajú alebo prekračujú tieto normy, môžu spoločnosti zabezpečiť súlad so zákonom a vyhnúť sa prípadným pokutám a sankciám.
Naše ponuky ako dodávateľa
Ako dodávateľŠpeciálne armatúry pre plynové potrubiasme odhodlaní poskytovať vysokokvalitné produkty, ktoré spĺňajú najprísnejšie požiadavky na bezpečnosť a výkon. Naše armatúry sú vyrobené z prvotriednych materiálov, ako je nehrdzavejúca oceľ a mosadz, a sú vyrábané pomocou najmodernejších procesov, aby sa zabezpečila konzistentná kvalita a vysoký tlak pri roztrhnutí.

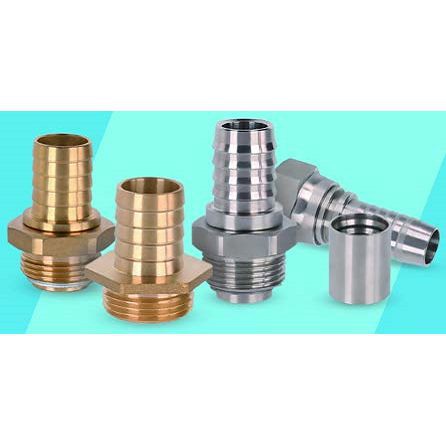

Ponúkame tiež široký sortimentArmatúry konektora dávkovača palivaaHadica dávkovača palivapre aplikácie v palivovom priemysle. Tieto produkty sú navrhnuté tak, aby zvládli vysoké tlaky a drsné podmienky spojené s výdajom paliva a zabezpečili spoľahlivú a bezpečnú prevádzku.
Kontakt pre nákup a konzultáciu
Ak potrebujete špeciálne armatúry plynových potrubí alebo máte akékoľvek otázky týkajúce sa tlaku pri roztrhnutí a jeho významu vo vašej aplikácii, odporúčame vám kontaktovať nás. Náš tím odborníkov je pripravený poskytnúť vám informácie a podporu, ktorú potrebujete, aby ste sa mohli správne rozhodnúť pre váš systém na manipuláciu s plynom. Či už ste malý podnik alebo veľká priemyselná korporácia, môžeme vám ponúknuť prispôsobené riešenia, ktoré spĺňajú vaše špecifické požiadavky.
Referencie
- ASME B31.3 Kód procesného potrubia
- Normy ASTM pre potrubné armatúry
- Technické listy výrobcu pre potrubné armatúry
